Pedal Commander®のアーキテクチャ：デュアルチャンネル冗長性とOBD-IIフェイルセーフシステムの比較

スロットルレスポンスコントローラーを比較していると、技術的に聞こえる疑問に行き当たることがあります。OBD-IIに接続するスロットルコントローラーは、アクセルペダルに直接接続するものより本質的に安全なのでしょうか？

結論から言うと、いいえ。これらは機能、依存関係、トレードオフが異なる、別々の設計方式です。

Pedal Commander®は、OBD-IIポートを使用せずに、アクセルペダルの信号経路に直接接続して動作します。Banks PedalMonsterなどの製品はOBD-IIに接続し、追加の車両データにアクセスして、走行中のギアに応じてスロットル応答を調整します。しかし、OBD-IIへの接続と、車両の基本的な電子スロットル安全システムを混同してはいけません。

その理由を理解するには、現代の車両でアクセルを踏んだときに実際に何が起きるのかを、まず知る必要があります。

現代のドライブ・バイ・ワイヤ式アクセルペダルの仕組み

現代の車両の多くは、一般にドライブ・バイ・ワイヤと呼ばれる電子スロットル制御を採用しています。

アクセルペダルをケーブルでスロットルボディに機械的につなぐ代わりに、アクセルペダルには位置センサーが内蔵されています。センサーは、ドライバーが何を要求しているかを車両の電子制御ユニット（ECU）に伝えます。ECUは他の車両システムも考慮しながら、適切なスロットル制御とトルク応答を決定します。

詳しくは、 ドライブ・バイ・ワイヤの仕組みに関するガイドをご覧ください。このシステムは、もともと故障検知を前提に設計されています。

アクセルペダルセンサーは一般に、単一の未検証の測定値に頼るのではなく、冗長なペダル位置信号を出力します。たとえば、センサーメーカーのHELLAは、アクセルペダルの位置に比例する「冗長信号」を持つアクセルペダルセンサーについて説明しています。車両のECUは、これらの信号間の関係を利用して、アクセル入力が妥当な範囲内にあるかどうかを判断できます。

簡単に言えば、車両はアクセルペダルから受け取った電気信号を、何でもそのまま受け入れるわけではありません。信号に「筋が通っている」かどうかを確認します。

デュアルチャンネル冗長性とは？

デュアルチャンネル冗長性とは、アクセルペダルの位置を示す相関した信号を複数、車両に送れることです。車両が同じ基本的な質問を2つの異なる方法で尋ねていると考えてください。「アクセルペダルは今どこにあるのか？」

信号が自動車メーカーによってプログラムされた関係と一致していれば、ECUは要求されたペダル位置が正しいと判断します。信号に妥当性がなくなると、車両は異常の可能性を検知し、それに応じて反応できます。

その反応には、次のようなものがあります。

• チェックエンジンランプやその他の警告灯を点灯させる、

• 故障診断コードを保存する、

• 使用可能なスロットルを制限する、

• または、一般にリンプモードやフェイルセーフモードと呼ばれる保護動作戦略に移行します。

この動作は、Pedal Commander®の機能でも、Pedal Commander®特有の現象でもありません。車両メーカーの電子スロットル制御システム（ETC）の一部です。

Boschも同様に、現代の電子スロットルシステムを、アクセルペダルの位置がエンジン管理システムで使用される複数の入力のうちの1つにすぎない、電子制御システムとして説明しています。クルーズコントロールや電子制御スタビリティシステムなど、ほかのシステムも最終的なトルク指令に影響を与えることがあります。

OBD-IIに接続できるかどうかは、スロットルコントローラーの安全性を直接示すものではありません。これは、スロットルコントローラーを評価する際に重要な違いです。

この構成におけるPedal Commander®の役割

Pedal Commander®は、アクセルペダルのコネクターに割り込ませて取り付けます。アクセルペダルの信号を読み取り、選択したドライビングモードと感度レベルに応じて、ペダルの動きと車両へ送られる信号との関係を調整します。

ECUを再フラッシュすることはありません。エンジンの馬力を上げるものではありません。スロットルボディを制御する必要もありません。また、通常の動作にOBD-II診断ポートは必要ありません。この違いについて詳しく知りたい方は、 スロットルレスポンスに関するガイドをご覧ください。ペダル感度の変更とエンジン出力の向上の違いを解説しています。

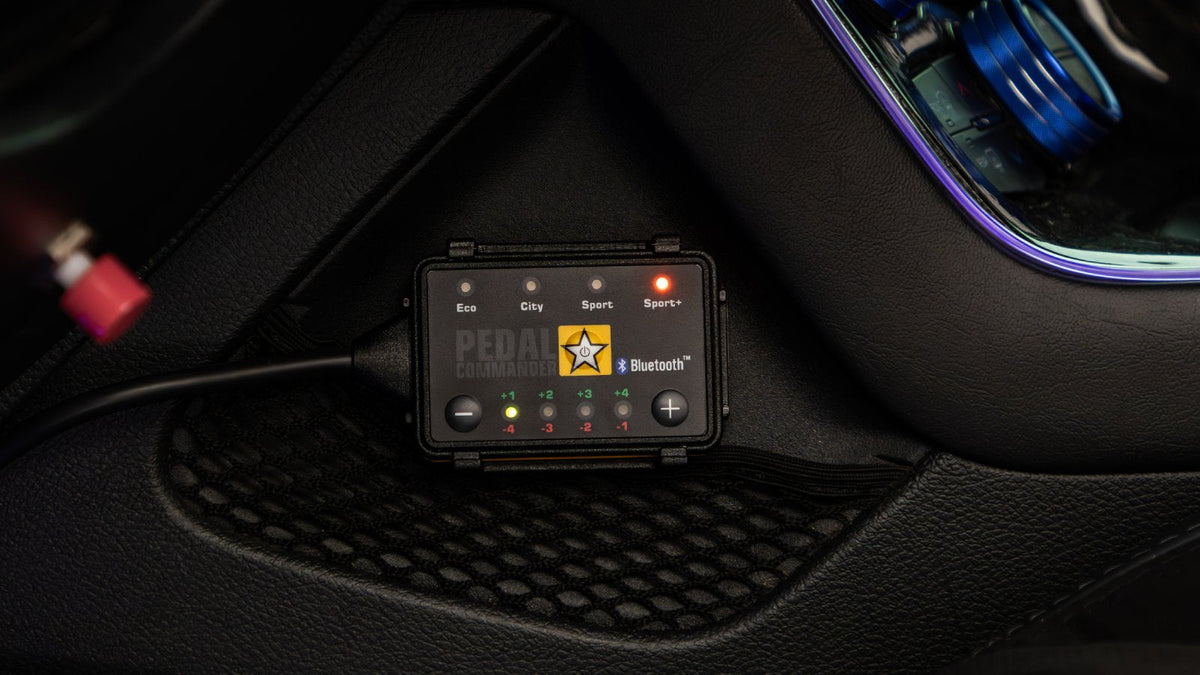

Pedal Commander®には、Eco、City、Sport、Sport+の4つのドライビングモードがあり、各モードで感度を9段階に調整できます。車種専用ソフトウェアがペダルの応答を変更する一方、電子スロットル制御システム全体の管理は引き続き車両のECUが担います。この点は非常に重要です。

Pedal Commander®は、車両のECUによる安全監視に取って代わるものではありません。ECUは引き続き、車両メーカーのロジックに従ってアクセル関連の信号を監視します。

Pedal Commander®はなぜOBD-IIポートを使用しないのですか？

Pedal Commander®は、目的を絞った構成を採用しているためです。アクセルペダルの応答を調整するのが役割なので、車両の診断ネットワークにアクセスする必要はなく、アクセルペダルポジションセンサー（APPS）に接続します。この構成には、実用面でいくつかの特長があります。

OBD-IIポートは、スキャンツールやその他の互換デバイスに引き続き使用できます。ECUの再フラッシュは行わず、配線の切断や接続ではなく、車種専用コネクターを使って取り付けます。

Pedal Commander®は、純正アクセルペダルと車両の純正ワイヤーハーネスの間にインライン接続して取り付けます。適切かつ安全に取り付けるには、ペダルのハーネスを外す前にECUが完全に停止するまで待つ必要があります。したがって、OBD-II接続がないのは設計上の選択であり、車両が自身のスロットル信号監視機能を突然失うことを示すものではありません。

OBD-IIフェイルセーフシステムとは？

OBD-II接続型のスロットルコントローラーは、異なる方式を採用しています。OBD-IIコネクターを介して車両の診断通信にアクセスでき、実装方法や車両に応じて、コントローラーが追加の判断に利用できる情報を取得できます。

Banks Powerは、PedalMonsterはOBD接続を利用し、ActiveSafetyやReverse Safetyなどの機能を有効にすると説明しています。Banksによると、PedalMonsterは特定の故障状況でスロットルレスポンスを純正状態に戻せるほか、後退時にトランスミッション情報を利用できます。

これらは、その構造が持つ正当な追加機能です。しかし、別の設計上の問いに答えるものです。OBD対応コントローラーが問うのは、「追加の車両情報を使って、スロットルレスポンスの変更をいつ、どのように作動させるか判断できるか？」です。

車両に標準搭載されている冗長アクセルペダル構造では、「受信したアクセル関連信号は妥当か？」を確認します。

この2つの概念は共存できますが、同じものとして扱うべきではありません。

デュアルチャンネルのペダル監視とOBD-IIフェイルセーフ

実際の違いは次のとおりです。

どちらの列も、それだけで「安全」または「危険」を意味するわけではありません。製品ごとに問題への対処方法が異なるということです。

OBD-IIを使用しないと、Pedal Commander®にフェイルセーフ機能がないということですか？

いいえ。その結論は、社外コントローラーの機能と、車両レベルの電子スロットル保護機能を混同しています。

現代の車両は、アクセルとスロットルの動作をすでに監視しています。社外コントローラーがOBD-II経由で通信するかどうかにかかわらず、アクセル信号が想定されたパラメーターを満たさなくなった場合、ECUは対応できます。

実際、出力制限状態やリンプ状態に入ること自体、異常と判断した事象に車両が保護的に対応している場合がよくあります。したがって、「このスロットルコントローラーのせいでリンプモードになった」と誰かが言った場合、考えるべき質問は2つあります。ECUの妥当性チェックを作動させたものは何か？そして、なぜ車両は保護状態に入ると判断したのか？こうした質問のほうが、リンプモードになったことだけで安全設計が機能していないと決めつけるよりも、はるかに有益です。

Pedal Commander®がリンプモードや警告灯の点灯を引き起こすことはありますか？

これは率直に答えるべき質問です。ECUが予期しないアクセル関連の信号を検知すると、車両がリンプモードに入ったり、警告灯が点灯したりすることがあります。そのため、Pedal Commander®では、正しい取り付けと適切なモード変更手順が重要です。

Pedal Commander®として、モードを変更する前にアクセルペダルから足を離し、クルーズコントロールを解除することを強くお勧めします。アクセルを踏んでいる最中に大きく異なるレスポンスマップを切り替えると、信号が急変し、一部の車両ではエラーとして認識されることがあります。

正しい手順に従えば、CEL/EPC警告やリンプモードを防げることを、私たちは明確に強調しています。警告灯が決して点灯しないかのように装うよりも、このわかりやすい案内のほうがはるかに役立ちます。警告灯が決して点灯しないと主張するよりも、こちらのほうが役立つ情報です。

重要なのは、車両が保護モードに入ったという報告だけでは、コントローラーが制御不能な加速を引き起こした、あるいは車両のスロットル安全システムを無効にしたとは証明できないという点です。

トラブルシューティングの詳細については、こちらをご覧ください。 Pedal Commander®の主な問題4選と解決方法。

スロットルコントローラーが警告灯の点灯を引き起こすことはありますか？

電子式の社外アクセサリーでは、状況が重要です。車両が予期しないアクセル信号を検知する原因はいくつかあります。

車両の電子機器がまだ作動中の状態で取り付ける

現代の車両では、イグニッションを切った後も、複数のモジュールが数分間作動し続けることがあります。ECUがまだアクセルペダルを監視している間にペダルを切り離すと、車両がペダル信号の突然の消失を検知し、故障を記録することがあります。

そのため、Pedal Commander®の取り付け手順では、車両の電源を切り、キーまたはキーフォブを車両から離し、アクセルコネクターを取り外す前にECUがシャットダウンするまで十分な時間を置くよう案内しています。

コネクターが完全に接続されていない

インラインコントローラーを取り付けると、ペダルと純正ハーネスの間にコネクターが追加されます。

コネクターが所定の位置にしっかり固定されていないと、電気信号が途切れたり不安定になったりすることがあります。その場合、ECUは設計どおりに異常状態を検知して警告を出す可能性があります。コネクターが奥まで差し込まれ、ロックされていることを必ず確認してください。

アクセルを踏みながらのモード切り替え

City、Sport、Sport+、Ecoでは、レスポンスの設定がそれぞれ異なります。アクセルを踏んでいる最中に設定を急に切り替えると、車両によっては予期しない信号の変化と判断されることがあります。これを防ぐには、モードを切り替える前にペダルから足を完全に離してください。

車種設定の誤り

スロットルコントローラーは、あらゆる車に使える汎用電子アクセサリーと考えるべきではありません。コネクターが合うだけでは不十分です。ソフトウェアも、特定の車種と想定されるペダル特性に対応している必要があります。そのため、Pedal Commander®では、すべての車種に一つの設定を使うのではなく、車種別の設定を採用しています。

詳しくは、 自動車部品の適合性を確認する方法についてのガイドをご覧ください。

部品または配線の故障

電子機器に故障が起きないと説明するべきではありません。ハーネスの損傷、コネクターの問題、電気系統の故障、部品の不良により、ECUが検知する状態が発生することがあります。

取り付け後に警告灯が点灯した場合は、当てずっぽうでトラブルシューティングを続けず、サポートにお問い合わせください。Pedal Commander®では、取り付け、適合性、トラブルシューティングに関するお問い合わせに専任スタッフが対応しています。詳しくは、 Pedal Commander®のカスタマーサービスで受けられるサポート内容をご覧ください。

OBD-IIフェイルセーフでリンプモードを完全に防げる？

いいえ。OBD-II接続のフェイルセーフにより、コントローラー側で有用な保護機能を追加できますが、あらゆる車両の故障、配線の問題、通信障害、取り付け不良、センサーの異常が起こり得なくなるという意味にはなりません。

Banksは、特定の問題が発生した場合に、ActiveSafetyがスロットルレスポンスを純正状態に戻すシステムであると説明しています。また、車速やリバースギアの認識など、一部の機能はOBD接続に依存すると説明しています。

これは便利な機能です。しかし、「OBDベースのフェイルセーフを搭載している」ことと「故障状態を決して引き起こさない」ことは同じ意味ではありません。スロットルコントローラーを選ぶ際は、車種別のキャリブレーション、信号の完全性、取り付け手順、操作説明、診断時の動作、コネクターの品質、製品サポート、車両の基本設計など、システム全体を評価することをおすすめします。

アクセル回路に電力を依存するコントローラーは過負荷を引き起こすという主張については？

これも、スロットルコントローラーの比較でよく見られる主張です。Banksは、アクセル回路から動作電力を得ると異常な電圧変動につながる可能性があると主張し、そのためPedalMonsterではOBDコネクターから12ボルトの電源を使用していると説明しています。これは、同社が自社製品の設計根拠として示しているものです。

しかし、そこから「OBDを使わないスロットルコントローラーはすべて、あらゆるアクセル回路に過負荷をかける、またはリンプモードを引き起こす」という、より広い主張を自動的に導くべきではありません。

車両の電気系統、コントローラーの設計、電流要件、電圧許容範囲、車種ごとの実装が重要です。メーカー独自の設計上の主張は、競合製品のすべてが主張どおりの不具合を起こすという独立した証明とは異なります。

購入者にとってより重要なのは、コントローラーが対象車両向けに設計・調整されているか、またメーカーが取り付け、操作、トラブルシューティングの手順を明確に示しているかどうかです。

Pedal Commander®がOBD-IIポートを空けておく理由

OBD-IIポートは、主に診断情報や車両通信へのアクセスを提供するために標準化されました。

標準化されたOBD機器について説明するEPAの文書では、SAE J1962診断コネクターと、故障診断コード、排出ガス関連データ、フリーズフレーム情報、テスト結果の取得などのスキャンツール機能が取り上げられています。

Pedal Commander®は、基本機能の動作に診断インターフェースを必要としません。これにより、車両のオーナーはOBD-IIコネクターを、対応する診断スキャナー、整備機器、データツール、その他のアクセサリーに引き続き使用できます。OBD統合で利用できる車両連動機能を魅力的だと感じるユーザーもいます。一方、スロットルレスポンス制御をアクセル信号経路に限定し、診断コネクターを使わないほうがよいと考えるユーザーもいます。

これは一律の順位ではなく、設計上の選択です。

Pedal Commander®は日常の運転でも安全ですか？

Pedal Commander®は、車種専用のプラグアンドプレイ式スロットルレスポンスコントローラーとして設計されています。ただし、他の電子系アフターマーケット部品と同様、安全で信頼性の高い動作には、適切な車種用製品を使用し、取り付けおよび操作手順に従うことが重要です。

最も重要なポイントはシンプルです。

• お使いの車両に適合する正しいPedal Commander®を購入してください。

• 車両の電子システムが完全にシャットダウンしてから取り付けてください。

• すべてのコネクターが奥まで差し込まれ、ロックされていることを確認してください。

• 配線がペダルの動きを妨げないように固定してください。

• モードを切り替える前に、アクセルペダルから足を離してください。

• 車両の挙動に異常が見られた場合は、Pedal Commander®のサポートにお問い合わせください。

より詳しくは、こちらをご覧ください。 Pedal Commander®は安全ですか？。

Pedal Commander®とPedalMonsterの比較：安全性を考慮した設計はどちらが優れている？

技術的に意味のある一言の答えはありません。Banks PedalMonsterはOBD-IIとの連携を利用して、車両の状態に応じた安全機能など、コントローラー側の追加機能を提供します。Pedal Commander®は、OBD-IIポートを必要としない、ペダル信号に特化したシンプルな構成を採用しています。その間も、車両のECUは本来の機能としてアクセル信号の妥当性チェックを続けます。

どちらを選ぶかは、何を重視するかによって異なります。OBD由来のギア情報、リバース専用の動作、社外品のアクティブバイパス設計を重視するなら、PedalMonsterの構成が魅力的かもしれません。アクセルペダルに直接取り付けられ、ECUチューニングが不要で、OBD-IIポートを空けたまま使え、レスポンスを幅広く調整できる車種専用スロットルレスポンスコントローラーをお求めなら、Pedal Commander®は異なる、目的を絞ったアプローチを採用しています。

製品ごとの詳しい比較は、こちらをご覧ください。 Pedal Commander®とPedalMonsterの比較。

大切なのは、複雑な電子システムを「OBDなら安全」「OBDなしなら危険」と単純化しないことです。現代の電子スロットル制御は、そのような仕組みではありません。

結論

スロットルコントローラーを比較するときは、構成が重要です。ただし、その構成を正しく理解する必要があります。

Pedal Commander®と、PedalMonsterのようなOBD-II接続型コントローラーでは、設計方針が異なります。PedalMonsterは、OBDから取得した情報とコントローラー側のフェイルセーフ機能を追加します。Pedal Commander®はアクセルペダル信号に特化し、OBD-IIポートを使用せず、ECUによる監視とアクセル信号の妥当性チェックを備えた車両システムの中で動作します。

何よりも重要なのは、Pedal Commander®が警告灯やリンプモードの報告が絶対に起こらないと装う必要はないということです。電子スロットルシステムは、想定外の入力を検知し、保護のために反応するよう特別に設計されています。車両の正しい選択、適切な取り付け、確実な接続、正しいモード変更の手順はいずれも重要です。

スロットルレスポンスコントローラーを選ぶドライバーにとって、こうした透明性はマーケティング用語よりも役立ちます。システムの仕組みを理解し、説明に従い、車両に適合する製品を選び、車両の使い方に合った構成を選択してください。

よくある質問

Pedal Commander®によって車両がリンプモードに入ることはありますか？

ECUがアクセル関連の信号を不自然または予期しないものと判断すると、車両がリンプモードに入る場合があります。Pedal Commander®は、ECUが完全に電源オフになってから装置を取り付け、モードの変更はアクセルペダルから足を離した状態で行うことを推奨しています。これらの手順に従うことで、警告や保護機能の作動につながる状況を防げます。

Pedal Commander®は車両の工場出荷時のスロットル安全システムをバイパスしますか？

いいえ。Pedal Commander®はアクセルペダル信号の経路上で作動し、ECUの工場出荷時のパラメーターを置き換えるものではありません。車両は引き続き独自の電子スロットル制御ロジックと信号の妥当性チェックを適用します。

OBD-IIスロットルコントローラーなら自動的に安全性が高いのですか？

必ずしもそうではありません。OBD-II接続により、コントローラーが車速やギア位置などの情報にアクセスできるため、追加機能を利用できる場合があります。安全性は、ハードウェア設計、信号処理、アプリケーション固有のキャリブレーション、取り付けの品質、操作手順、車両自体の電子安全機能にも左右されます。

Pedal Commander®はなぜOBD-IIに接続しないのですか？

Pedal Commander®はアクセルペダル位置センサーの位置でアクセルペダルの応答を調整するため、基本機能にOBD-II接続は必要ありません。これによりOBD-II診断ポートを使用可能な状態に保ち、ECUとの通信やリフラッシュも不要になります。

アクセルペダルのデュアルチャンネル冗長性とは何ですか？

多くの最新のアクセルペダルセンサーは、ペダル位置を示す冗長な信号を出力します。ECUはそれらの想定される関係を比較し、不自然な状態を検知できます。この冗長性は車両の電子スロットルシステムの一部であり、社外装置を適切に取り付けることの代わりにはなりません。

加速中にPedal Commander®のモードを変更すると、エラーが発生することはありますか？

車種によっては起こることがあります。完全に停車する必要はありませんが、モードを変更する前にアクセルペダルから足を完全に離し、クルーズコントロールを解除することを強くおすすめします。モードによって信号のマッピングが異なるためです。アクセルを踏んでいる最中にマッピングが急に変わると、ECUが予期しない信号として認識する可能性があります。

Pedal Commander®の取り付け後に警告灯が点灯した場合は、どうすればよいですか？

まず、ダッシュボードに警告が表示された場合は、車両メーカーの指示に従い、出力制限状態を無視しないでください。正しいPedal Commander®アプリケーションがインストールされていること、コネクターが奥までしっかり差し込まれていること、取り付け手順に従っていることを確認してください。問題が解決しない場合は、原因を特定せずにコードを繰り返し消去するのではなく、アプリケーション固有のトラブルシューティングについてPedal Commander®サポートにお問い合わせください。
